在信息高速交互的今天，光通信构成了全球数字经济的骨干网络。作为光通信系统中实现光电转换的核心部件，光模块的性能直接决定了网络的传输能力。本文将从技术原理、核心组件、关键指标及未来演进等方面，对光模块进行系统性的解读。

一、 引言：为何选择光通信？

从香农定理出发，通信系统的信道容量与带宽和信噪比成正比。与传统的电通信相比，光通信以其载波（频率在10^14 Hz量级）的极高频率，带来了近乎无限的带宽潜力。同时，光纤介质的低传输损耗（在1550nm窗口可达0.2 dB/km以下）和极强的抗电磁干扰能力，使其成为远距离、大容量信息传输的唯一可行方案。

而光模块，正是位于网络设备侧，负责在电接口与光接口之间进行信号转换的核心枢纽。

二、 光模块的技术原理与核心架构

光模块本质上是一个完整的光电二次系统。其基本工作原理是：在发射端将设备产生的电信号转换为光信号，通过光纤传输后，在接收端再将光信号还原为电信号。

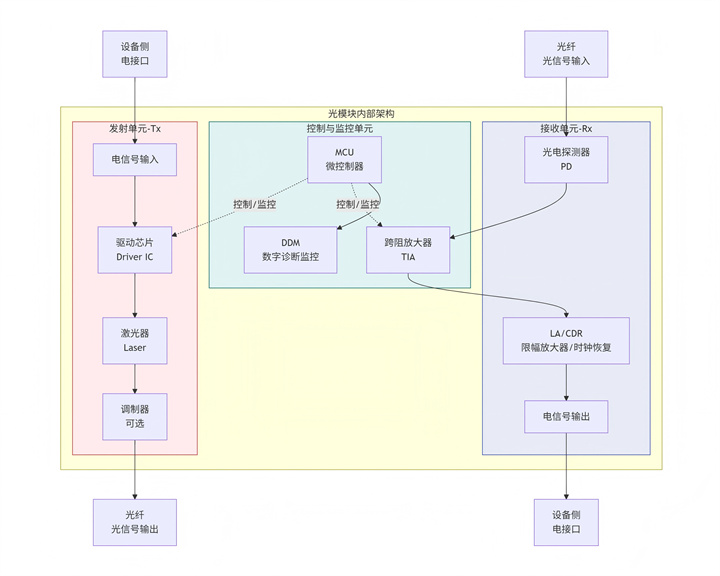

一个标准的光模块主要由以下核心功能单元构成：

• 光源：通常为半导体激光器，是发射单元的“心脏”。其主要类型包括：

• FP激光器：成本低，用于短距离、低速场景。

• DFB激光器：具有极窄的线宽和出色的单色性，通过内置光栅实现动态单纵模输出，是长距离、高速传输的主流选择。

• EML激光器：将电吸收调制器与DFB激光器集成，通过电吸收效应实现信号调制，性能优异，是高速率（如100G以上）应用的标杆。

驱动芯片：将输入的电信号进行放大和整形，为激光器提供合适的调制电流，确保激光器能够按照电信号的规律精确地改变输出光强。

调制器：将电信号“加载”到光波上。方式包括：

• 直接调制：通过改变激光器的驱动电流来实现调制。简单、成本低，但会引发 chirp（啁啾）效应，限制传输距离和速率。

• 间接调制：激光器产生连续光波，通过外部的马赫-曾德尔调制器等独立器件进行调制。无 chirp，性能优越，适用于高速长距离传输。

2. 接收单元

• 光电探测器：是接收单元的“眼睛”，负责将微弱的光信号转换为微弱的电流信号。主流技术为PIN光电二极管和灵敏度更高的雪崩光电二极管。

• 跨阻放大器：将光电探测器产生的微弱电流信号转换为并放大为电压信号，是整个接收链中最为关键的芯片之一，其噪声和带宽性能直接决定了接收灵敏度。

• 限幅放大器/时钟数据恢复：对TIA输出的电压信号进行进一步整形、放大，并从中恢复出同步时钟信号，最终输出高质量的电数据流。

3. 辅助与支撑单元

• MCU：光模块的“大脑”，负责运行管理算法、存储厂商信息、实时监控模块工作状态（如温度、偏置电流、接收光功率、发射光功率等），并通过I2C接口与上位机进行通信，实现数字诊断监控功能。

• 光学组件：包括透镜、隔离器等，用于高效地将激光耦合进光纤，并防止反射光影响激光器工作。

• 外壳：提供物理保护、电磁屏蔽和标准化的电气接口。

三、 光模块的关键性能指标

评估一个光模块的优劣，需关注以下核心指标：

• 传输速率：描述模块每秒传输的比特数，如100G、400G、800G。

• 中心波长：常见波段为850nm（多模）、1310nm（O波段）和1550nm（C/L波段）。

• 传输距离：受限于光纤损耗与色散，从几百米（多模）到数十公里甚至上百公里（单模）。

• 消光比：激光器在“1”码和“0”码时输出光功率的比值。ER越高，代表信号质量越好。

• 接收灵敏度：接收单元在满足特定误码率条件下所能识别的最小平均接收光功率。灵敏度越高，模块的接收能力越强。

• 功耗：在高速率下，模块的功耗和散热成为系统设计的关键挑战。

四、 光模块的封装演进与技术驱动

光模块的封装形态与其速率、密度和功耗需求紧密相关。其演进历程清晰地反映了技术发展的驱动力：

• 向着更高速率：从1G/10G的SFP/XFP，到40G/100G的QSFP+/CFP/QSFP28，再到如今400G/800G的QSFP-DD/OSFP。速率提升通过更高级的调制格式和更多通道实现。

• 向着更高密度：QSFP-DD/OSFP等封装在保持与SFP+相近宽度的前提下，通过增加通道数（从4通道到8通道）实现了端口密度的倍增。

• 向着更低功耗与成本：硅光技术通过标准的CMOS工艺在硅基上制造光器件，有望实现光子器件的大规模、低成本集成，是未来降低高速模块成本和功耗的关键路径。

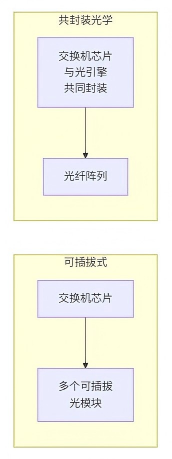

• 向着更深度的集成：共封装光学（CPO）被视为下一代突破性技术。它将光引擎与交换机芯片共同封装在同一个插槽内，极大缩短了电通道距离，显著降低系统功耗和I/O瓶颈，是面向1.6T及更高速率的必然选择。

五、总结与展望

光模块作为光通信网络的基石，其技术迭代是推动数据中心、5G/6G移动通信、骨干网传输等领域持续发展的核心动力。未来，光模块将继续沿着高速率、低功耗、高集成度、小体积的方向演进。硅光技术与CPO的成熟与规模化应用，将引领光互连技术进入一个全新的发展阶段，为构建未来算力基础设施提供至关重要的连接能力。
